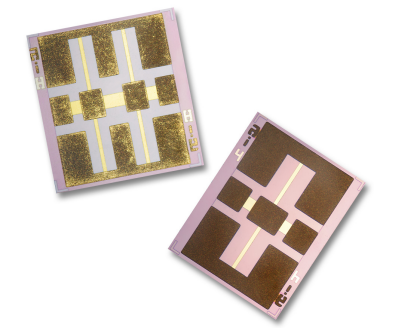

　　ATN3580-20加固衰減器是由Skyworks公司的生產制造的一件高功能衰減器結合塊。該品類衰減器選用了高電容率硅結合塊上的透明膜電容器結合工藝，這使人它能夠具備精度的衰減效用、緊密聯系的平緩度及其多達40 GHz的高回波損失。其定制中選用了均衡TEE電容結構的，以保證了寬帶網寬的功能突出表現。

　　與過去的厚膜噴涂衰減器不同之處，ATN3580系利用透明膜系統明顯升高了輸出處里的能力，極高可達到1瓦累計波(CW)輸出。那些ATN3580衰減器單片機芯片在直流電具體條件下有著所選的衰減值，還在晶圓檢測器檢樣在40 GHz的頻率下對其進行測試儀，以確保安全實現整齊光滑度規模。

　　該衰減器的特點包括：

　　額定功率十分平整光滑加載至40 GHz　　回波耗用> 16 dB 至 40 GHz　　能提供 1–10、12、15、20、30 和 40 dB　　工作效率處里效率敢達 1 W CW　　堅實抗用的聚酯薄膜硅集成塊

型號參數：

Electrical Specificationsat 25 ℃
		Attenuator Flatness
Nominal Attenuation (dB)	DC Tolerance (dB)	0.1 to12 GHz (dB)	0.1 to26.5 GHz (dB)	0.1 to 40 GHz (dB)	0utline Drawing	Part Number
1	±0.15	±0.1	±0.25	±0.50	516-060	ATN3580-01
2	±0.15	±0.1	±0.25	±0.50	516-060	ATN3580-02
3	±0.25	±0.1	±0.25	±0.50	516-060	ATN3580-03
4	±0.25	±0.1	±0.25	±0.50	516-060	ATN3580-04
5	±0.25	±0.1	±0.25	±0.50	516-060	ATN3580-05
6	±0.25	±0.2	±0.30	±0.50	518-060	ATN3580-06
7	±0.25	±0.2	±0.30	±0.50	518-060	ATN3580-07
8	±0.35	±0.2	±0.30	±0.50	518-060	ATN3580-08
9	±0.35	±0.2	±0.30	±0.50	518-060	ATN3580-09
10	±0.35	±0.2	±0.30	±0.50	518-060	ATN3580-10
12	±0.50	±0.2	±0.30	±0.50	518-060	ATN3580-12
15	±0.50	±0.2	±0.30	±0.50	518-060	ATN3580-15
20	±1.10	±0.5	±1.0	+2.0	518-060	ATN3580-20
30	±1.60	±0.5	±1.0	±2.0	518-060	ATN3580-30
40	±1.60	±0.5	±1.0	±2.0	518-060	ATN3580-40
