　　MITEQ的M3743QW1A雙平衡混頻器是MITEQ一款專為Q波段下變頻SATCOM市場設計的高性能設備。以下是該混頻器的主要特點和性能介紹：

　　應用領域

　　Qk線下定頻柜SATCOM市面 ：M3743QW1A混頻器相當制定中用北斗衛星流量(SATCOM)各個領域，十分是在Qk線(37至43 GHz)開始警報的下定頻柜進行處理。

　　功能

　　上上行速率或上行速率改變器：該混頻器可能最為上上行速率改變器(將較中頻率的預警改變到Q光波)或上行速率改變器(將Q光波的預警改變到較中頻率)。　　就直接的朝下準換成：都可以將Q波長的移動信號就直接的準換成到DC至18 GHz之前的任意率。

　　關鍵特性

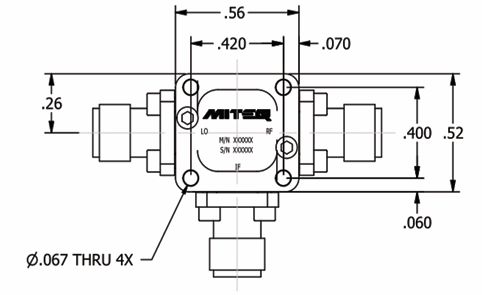

　　RF/LO重疊范圍內：37至43 GHz，可用以Q頻譜的運行。　　IF操作流程範圍：整流至18 GHz。　　電機功率區域：+17至+20 dBm。　　輸人1dB擠壓點：+5 dBm基本特征值。　　打包：Connecterized。

　　規格參數：

ELECTRICAL      SPECIFICATIONS
INPUT PARAMETERS	CONDITION	UNITS	MIN.	TYP.	MAX.
RF frequencyrange		GHz	37		43
RF VSWR(RF=-10 dBm,LO=+17 dBm)	37 to 43 GHz	Ratio		2.0:1	一
LO frequency range		GHz	24	一	37
LO power range		dBm	+17	+18.5	+20
LO VSWR(LO=+17 dBm)	24 to 37 GHz	Ratio		2.5:1
TRANSFER CHARACTERISTICS	CONDITION	UNITS	MIN.	TYP.	MAX.
Conversion loss(IF=12.5 to 18.5 GHz,LO=+17 dBm)                              LO=24.5 GHz	37 to 43 GHz	dB		10	12
Conversion loss(IF=DC to 6 GHz,LO=37 GHz)                          LO=+17dBm	37 to 43 GHz	dB		8
Single-sideband noise figure	37 to 43 GHz	dB		11
LO-to-RF isolation	37 to 43 GHz	dB	25	30
LO-to-IF isolation	37 to 43 GHz	dB		35
RF-to-IF isolation	37 to 43 GHz	dB		30
Input power at 1dBcompression	LO=+17 dBm	dBm	一	+5
Input two-tone third-order intercept point	LO=+17 dBm	dBm		+13	一
OUTPUT PARAMETERS	CONDITION	UNITS	MIN.	TYP	MAX.
IF frequency range	3 dB Bandwidth	GHz	一	DC to 18
IF VSWR (IF=-10 dBm,LO=+17 dBm)		Ratio		2.0:1
