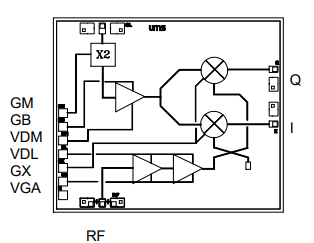

　　CHR2291-99F是UMS紅外光一款高性能的集成下變頻器芯片，專為商業通信系統中的廣泛應用而設計。該芯片工作在12至17GHz的頻率范圍內，提供10dB的轉換增益，噪聲系數為3.5dB，適用于中頻(IF)大于0.1GHz的應用。它要求LO(本地振蕩器)輸入功率為10dBm，并能提供-8dBm的輸出功率，同時保持1dB的增益。

　　該處理器的直流電輸出功率十分低，僅為130毫安@3.5V，這對於應該長周期行駛的流量模式再說一個為重要的資源優勢。其規格主體工程，為2.49 x 2.13 x 0.10 mm，方便于一體化到各式機械設備中。　　CHR2291-99F利用了品質可靠的phemt加工工藝研制，柵極間距為0.25um，借助襯底、廢氣橋和智能束柵極夜刻技術性來體現高導致精度和高能。存儲芯片的后邊裝修設計有rf射頻地和整流地，這有益于變得簡化配備步驟，并為了確保健康的不間斷能。

參考

射頻帶寬 （GHz）

LO 帶寬 （GHz）

中頻帶寬 （GHz）

轉換增益

噪聲系數

P-1dB 輸入

LO 輸入功率

偏置

偏置

箱

分鐘

麥克斯

分鐘

麥克斯

分鐘

麥克斯

（dB）

（dB）

（dBm）

（dBm）

（mA）

（V）

Reference

RF Bandwidth (GHz)

LO Bandwidth (GHz)

IF Bandwidth (GHz)

Conv. Gain

Noise Figure

P-1dB IN

LO Input Power

Bias

Bias

Case

min

max

min

max

min

max

(dB)

(dB)

(dBm)

(dBm)

(mA)

(V)

CHR2291-99F

12

17

5.25

7.75

DC

1.5

10

3.5

-8

10

130

3.5

Die

東莞市立維創展網絡比較有限限公司授權經銷UMS微波，針對部分型號的UMS產品提供優質的現貨產品庫存，歡迎咨詢。
