RADI-13.0-17.0-WR62-15WR-1-b波導隔離器由RADITEK生產,主要規格和特性如下:
參數:RADI-13.0-17.0-WR62-15WR-1-b業務類型:波導防曬隔離霜器頻段規模:13.0-17.0 GHz【性能參數】
插進耗用:0.4 dB隔開度:20 dB駐波比(VSWR):1.25和1.3耗油率治理 :較大 正向著耗油率15 Watts工做室內溫度:-40至+70℃【物理規格】

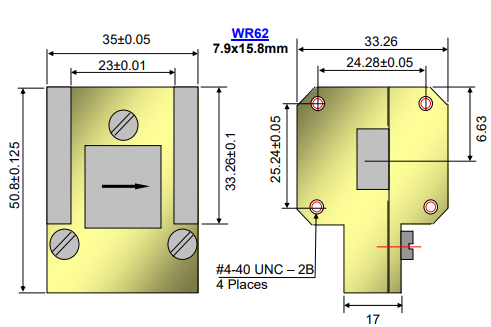

波導分類:WR62外形尺寸:也許為35±0.05 WR62或7.9x15.8mm【連接與安裝】
缺省孔頁面:13個4-40 UNC2B內螺紋孔,淬硬層4.32mm給出相關孔位和外形尺寸界面村料:鋁碳素鋼(帶耐腐蝕膜)其他說明:
- 夠買時應自定義孔頁面- 需清晰RF方面Specifications: | Units | |||
Frequency Range | 12.4-18.0 | 13-17 | 13-17 | GHz |
Insertion loss | 0.5 | 0.4 | 0.3 | dB |
Isolation | 18 | 18 | 20 | dB |
VSWR (in and out) | 1.3 | 1.25 | 1.25 | Max |
Forward Power | 2 | 15 | 1 | Watts (max. |
Reverse Power | 1 | 5 | 1 | Watts |
Operating temperature | -15 to+35 | -40 to+70 | -30 to +70 | C |
Flange | WR62 /UBR-140 | WR62/UBR-140 | WR62 /UBR-140 | |
Materia | Aluminum | Aluminum | Aluminum | |
Finish | Chemical Film | Chemical Film | Chemical Film |
