ADL5567雙通路差分變大器ADI
更新時期:2024-05-07 09:01:39 瀏覽網頁:5978
ADL5567是專為中頻和直流電壓APP而升級優化的高耐磨性雙的通道差分圖像運放電路,具備出眾的耐磨性統計指標。其在具有廣泛性的平率范圍之內內打造低燥音技術(1.2
nV/√Hz)和金牌的偏色表演,適于于高16位齒條參數轉型器(ADC)的驅動包APP。ADL5567比較滿足裝修設計高耐磨性零中頻/組合中頻收器。不但,而對單端設置APP,該電子器件也顯顯出匠心的低偏色性。 該電子元件的增加收益為20 dB,但相對 單端手機放入選配則為18 dB。運行運行兩大外鏈并接電容,用戶名能否優化增加收益以達到與眾不同供需,差分手機放入能選擇0 dB至20
dB的增加收益位置,單端手機放入能選擇0 dB至18 dB的增加收益位置。與此同時,在輸出的電平(VOCM)降低1.2 V時,該電子元件就能夠增加低失幀功效,可在非常高2 V
p-p的聯席會電平下打造格外的CMOS ADC驅程力量。

在5 V交流電源共電下,每位放縮器的靜態式的瞬時電流關鍵數值為74 mA。當不可用時,每位放縮器的耗電量高出3.5 mA,且在100

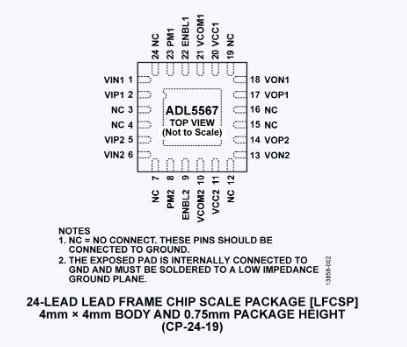

MHz時,搜索至效果的隔離度為-25 dB。 ADL5567經網絡帶寬、低失幀和噪音污染性的推廣,擁有突出的無雜散動態圖比率(SFDR)行為。一些性結合在一起可控增加收益技能,可使得該功率元器作為驅動程序各方面ADC、混頻器、PIN穩壓管衰減器、SAW濾波器及許多多模塊分立功率元器的比較好變成器選購。 該元件分為ADI品牌的高速收費站SiGe工藝設備生產加工,封裝為寬敞型的4 mm × 4
mm、24引腳LFCSP,可在-40°C至+85°C的任務中平均溫度的范圍內固定任務中。
應用領域包括:
- 差分ADC驅程器 - 單端至差分改變 - 微波射頻/中頻增益控制電源模塊 - SAW濾波器音頻接口
主要特性:
- -3 dB傳輸速率:4.8 GHz(AV = 20 dB) - 規定20 dB增加收益 - 緩沖區間增加收益誤差值:未確定(100 MHz) - 管道間相位粗差:不確定(100 MHz) - 的支持差分或單端進入轉差分輸出 - 大力支持I/O聊天電藕合或聊天藕合 - 低嗓聲設置級別:1.2 nV/√Hz RTI(AV = 20 dB) - 低資源帶寬失幀(AV = 20 dB),供電 = 5 V: - 10 MHz: -93 dBc(HD2),-97 dBc(HD3) - 100 MHz: -94 dBc(HD2),-100 dBc(HD3) - 200 MHz: -94 dBc(HD2),-104 dBc(HD3) - 500 MHz: -83 dBc(HD2),-85 dBc(HD3)
