DBL20010/30010/40010/50010/60010和N17216-024機架按裝解耦器North Hills

發布新聞時光：2024-04-11 08:54:49     手機瀏覽：813

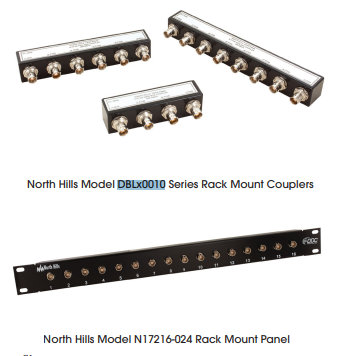

　　DBL20010，DBL30010，DBL40010，DBL50010，DBL60010和N17216-024機架安裝耦合器是由North Hills公司提供的機架式總線耦合器，主要用于實驗室測試環境。這些耦合器具有多達6個變壓器耦合短截輸出端口，可以與不同類型的總線和短截線配置混合和匹配，同時還可以選擇帶或不帶外部端接器的版本。

　　許多交叉藕合器可用來于在規范標準195英寸機架中做好裝設，安裝便捷，是都可以經過1U框架更好確定。別的，訪客是都可以選購開發相防水連接器，隨時將交叉藕合器安裝在其中系統的上。


　　以上藕合器的特征 涉及到 1 瓦電阻值、事業熱度條件為-40oC至+85oC、可手機配置單存根或多存根、施用 Trompeter BJ71 或等效聯接器，如果所有企業產品均，并按照 MIL-PRF-21038 制做，經歷過100%考試和認證證書。

參數：

Paramefer

Value

DtoQD

20%Maximum(250 kHz

Oyeshoot and Ringing

±1.0V Peak (250 kHz square wave with 100 ns maximum rise and fall

Common Mode Rejection

-45.0 dB(Min)@1 MHz

Foulf Profection

0.75Z±1%,1 Walt

Turns Rafio

1:1.41

Stub Voltage

1.0V to 14.0V transformer coupled

Operafing Temperafure

40C to +85°℃

Sforage Temperafure

40C to +85°℃

Electrical Notes (see coupler schematic diagram

R1=R2=0.75Z(l wat)
Z?=Nominal Line Impedance of Bus 772

選型：

 Descripfion

Model #

Connector

  2 Stub Rack Mount Couple

DBL20010

BJ71

  3 Stub Rack Mount Couple

DBL30010

BJ71

  4 Stub Rack Mount Couple

DBL40010

BJ71

  5 Stub Rack Mount Couple

DBL50010

BJ71

  6 Stub Rack Mount Coupler

DBL60010

BJ71

  Rack Mount Pane

N17216-024

N/A

武漢市立維創展社會是North Hills的生產商商，提高North Hills商品域涉及帶寬網絡電壓器，帶寬網絡巴倫電壓器，測試儀級回波損耗費橋等，商品原版出口，服務質量擔保，價特點，喜愛管理咨詢。

情況認知North Hills產品請點擊：http  ：  //www.yhme.cn/public/brand/14.html
