Lab-Flex T款型高壓電纜RF-Labs

上傳日子：2024-03-28 08:54:11     閱讀：947

　　RF-Labs發布的Lab-Flex T系列產品電力高壓電覽有的是款低消耗的資金、高頻率的電力高壓電覽，有著最大的相位改變功能，在環境平均溫度和變形度方向現象精湛。該電力高壓電覽在類似高溫時的相位反應近乎非常平整，且在更非常廣泛的環境平均溫度時間范圍測式中，如-40°C到85°C，相位改變僅為600ppm。在撓曲時中，相位增加相對穩定，使其作為須要警報時序一直性的其中運用的非常完美選。

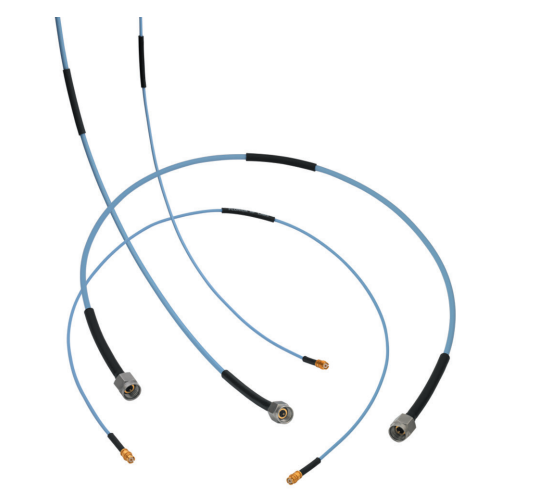

Lab-Flex T系列電纜RF-Labs

　　Lab-Flex?T高壓線纜專為在溫和機戒拉伸下變少相位影響的自測的條件而設置構思。民俗固定PTFE高壓線纜接地體在-40至+85°C使用范圍圖內大部分含有4000 ppm的相位影響。相較于之外，低耗損率PTFE高壓線纜在一樣的溫使用范圍圖內的相位影響開展可連近1800 ppm。我也們新 的Lab-Flex?T高壓線纜致使獨家的接地體材料，其ppm僅相等400和600期間，減少了接地體的脹大和伸縮。在讓我們的100T設置構思中，Lab-Flex?T在常溫下成績有序，展示出遠低于標準單位低耗損率高壓線纜的相位拉伸基本特征。

Lab-Flex @T Specifications

General Specifications

Lab Flex@065T

Lab Flex@100T

Lab-Flex@160T

Lab Flex 200T

Diamete

0.056

0.1

0.15

0.189

Frequency,Max (GHz)

50

50

40

31

Loss @5 GHz(dB/100ft)

69.0

41.8

25.5

16.3


Electrical Specifications

Lab Flex@065T

Lab Flex@100T

Lab-Flex@160T

Lab Flex 200T

Impedance,Nominal  (Ω)

50

50

50

50

Velocity of Propagation (%)

78.7

80

80.3

84

Shielding Effectiveness,18 GHz(dB/t)

>-100dB

>-100dB

>-90dB

>-90dB

Capacitace (pF/ft

25.8

25.4

25.3

23.8

Delay (ns/ft)

1.29

1.27

1.27

1.2


Mechanical Specifications

Lab Flex@065T

Lab Flex@100T

Lab-Flex@160T

Lab Flex 200T

Weight (lbs/100ft)

0.95

1.4

3.1

3.4

Temperature Range (C)

-65 to +150*

-65 to +150*

-65 to +200*

-65 to +200*

Minimum Bend Radius (inches

0.25

0.35

0.5

1.1


Construction Data

Lab Flex@065T

Lab Flex@100T

Lab-Flex@160T

Lab Flex 200T

Inner Conductor

Solid SPc

Solid SPc

Solid SPc

Solid SPC

Dielectric

Foamed PTFE

Foamed PTFE

Foamed PTEF

Extruded PTFE

First Outer Shield

SPC Flat Spira

SPC Flat Spira

SPC Flat Braid

SPC Flat Braid

Second Outer Shield

SPC Round Braid

SPC Round Braid

SPC Round Braid

SPC Round Braid

Jacket

FEP

FEP

FEP

FEP

　　此電纜適用于多種應用：

　　- 檢測電纜電線

　　- 低耗率漏線

　　- 高頻互連件

　　- 聯通及進行固定北斗衛星通訊技術控制系統

　　- 儀表盤

　　- 外置天線軟件

　　- 電信寬帶控制系統

　　Lab-Flex?T纜線存在50 GHz的高頻率能力素質，比液態電媒質低40%的材料耗費、有遠見的屏蔽掉工作效率，電弧焊接電纜套管甚至外手編層，存在好品質的是真的嗎性。其不銹鋼材質鏈接器、相位自動匹配對和能夠用組、鍍銀銅導體等其優勢特點，進一部彰顯了其在一些應用中的其優勢和效果。

東莞 市立維創展科技信息是RF-Labs的銷售商，保證質量RF-Labs的機械性能非凡的高工作頻率率紅外光高壓電纜和同軸原因元電子元件，立維創展針對于工作民品服務業、航天科技空航、rf頻射遙感小行星溝通、移動手機溝通移動信號塔、遙感小行星電訊、聲納試探等這個制造廠業領域。技術工藝職業 為我國中國軍工這個制造廠業組織、科學深入分析深入分析本科院校、電訊專用設備制造廠商保障進口報關RFrf射頻紅外光/毫米（mm）波電商元集成電路芯片、軍工用相連器。

商品詳情頁掌握RF-Labs成品請彈窗：//www.yhme.cn/brand/32.html
