?8路工率分配原則器和整合器SMA型ARRA

發布信息事件：2023-09-18 16:48:29 訪問：956

最大功率平均分配器和組合器在全球排名位置內采用作微波射頻rf射頻rf射頻、中高頻和微波射頻rf射頻平臺的無源元器件封裝。

ARRA提供倍頻程、多倍頻程和窄帶規格的多路功率分配器和組合器。8路最大功率分配權器和組合構成器包含0.005至18.0GHz不一樣率段，在導出接口類型彼此具備高要進行隔離度，因此還具有市場大的的振幅幅度過和相位勻衡。對倍頻程和多倍頻程產品規格，加上耗損在18GHz區域內基本優于1dB。整個的規格為在18GHz標準內的最糟事情波動性波幅穩定為±0.5dB，而最糟狀況相位多樣化為±6度。

8路熱效率配置器和樂隊組合成器可在航班航空工業航班和服務業市揚，并最合適于航班航班航空工業、有線寬帶和無線網絡通信技術整體，在其中微波通信射頻微波通信數據要求以至少的震蕩漲幅協調波偏色確定進行調節或樂隊組合成。

大部分技術參數

速度段：0.005至16.0GHz

rf射頻功效：標準差35瓦，是最高的值1kW（短路電流VSWR1.3）

頻射接入器：SMA母頭

建材：依據：鋁

rf射頻相射頻連接器：MIL-C-39012

表皮治理：ARRA淡藍色，達到MIL-C-22750

ARRA為韓國前十強的微波射頻元器件加工銷售商，精于于同軸和波導接口類型食品，ARRA企業產品系列涉及：衰減器、整流隔置、藕合器、功分器、合路器、移相器、面板開關等。ARRA產品標具備MIL-Q-9858A和MIL-I-45208,并要求NASA和核工業的標準。

成都市立維創展科學技術非常有限裝修公司，授權文件代理加盟銷售量ARRA貨品，歡迎辭潛在客戶網絡咨詢。

情況了解ARRA請點選：//www.yhme.cn/brand/48.html

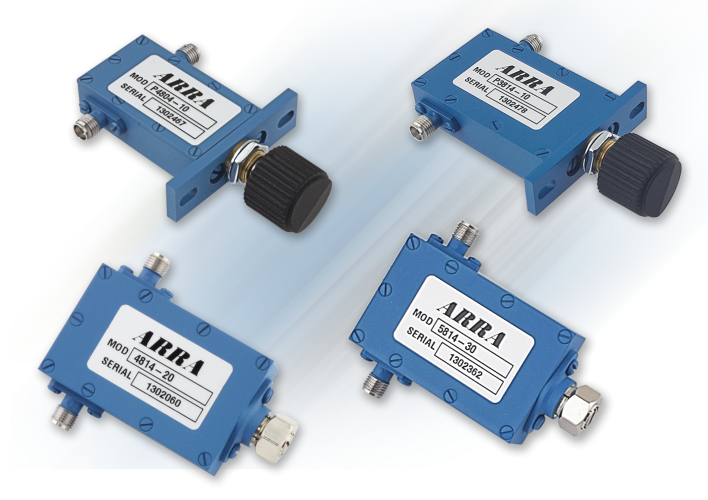

ARRA (2).png

倍頻程和多倍頻程 SMA 實體模型
的頻率區域 (GHz)	隔離開度（MIN dB）	駐波比（MAX）	進到這一領域消耗（MAX dB）	頻率不平衡量（±dB）	相位平穩 (±Deg)	考綱	型號規格
0.005-0.5	18	1.60	1.25	0.4	3	1	0200-8
1.0-2.0	20	1.45	0.70	0.3	5	2	3200-8
0.75-4.0	20	1.60	1.20	0.4	5	3	2-4200-8
1.0-4.0	20	1.60	1.20	0.4	5	3	3-4200-8
2.0-4.0	18	1.60	1.00	0.4	5	4	A4200-8
4.0-8.0	15	1.60	1.50	0.5	6	5	A5200-8
8.0-12.4	17	1.50	1.50	0.5	8	6	A6200-8
8.0-16.0	17	1.60	1.75	0.5	8	6	6-9200-8

特殊性窄帶 SMA 規格型號
平率比率 (GHz)	丟開度（MIN dB）	駐波比（MAX）	導入耗費（MAX dB）	增長幅度動平衡機（±dB）	相位和平（±dB）	教學大綱	型號查詢
0.9-1.3	22	1.35	0.7	0.3	3	2	2200-8Y
2.0-2.5	18	1.45	1.0	0.4	5	4	A4200-8X
3.7-4.2	18	1.50	1.0	0.4	5	5	B4200-8Y
3.7-6.4	16	1.75	1.6	0.4	6	5	A5200-8X
5.4-5.9	16	1.60	1.6	0.4	5	5	A5200-8Y
5.7-6.4	16	1.60	1.6	0.4	5	5	A5200-8Z
7.2-8.4	17	1.50	1.0	0.5	7	6	A6200-8Y
9.0-10.5	17	1.50	1.0	0.5	7	6	A6200-8X
11.7-14.5	17	1.50	1.5	0.5	8	6	9200-8X
14.0-15.5	17	1.50	1.5	0.5	8	6	9200-8Z
