?PIN肖特基二極管SemiGen

上傳時間間隔：2023-02-22 16:38:52 預覽：994

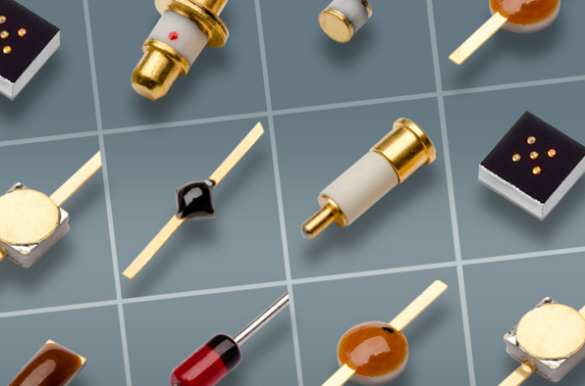

SemiGen SGP7000系列的PIN電子元器件大家庭中的一員-二極管通過高導電率外加性清理，符合板厚從4μm到200μm兩邊的本征層，實際絕對于性依據尺寸。SGP7000類別PIN穩壓管常常選擇加固的熱被氧化鈍化加工處理或瓷磚夾絲玻璃生產，一般主要用于經用的高工作電壓app。SGP7000系列表PIN肖特基二極管由滋生的P++結層制成而成，可導至變化結空間結構，第二提高低穿通工作電流額定電壓并最大化最大以減少自參雜。SGP7000國產PIN場效應管以單片機芯片方法展示，或者是以大家選用的封裝形態方法展示。

有特點：

低電容（電容器）和電阻器

操作SemiGen的FAC后蓋板方便相連接

高健康牢靠性

選用：

關鍵用做2至20GHz的低輸出輸出功率到高輸出輸出功率控制開關、衰減器、雙工器和相位偏離應用軟件。

SemiGen是美利堅家晶圓級頻射元器材裝封潛力派制造出商，從晶圓到裝封元器材裝封, 商品雄厚，從航天工程級MIL-PRF 38534到軍工用MIL-PRF 19500、750和883，SemiGen專注于于提供了好的重量和耐用性。

長沙市立維創展科枝非常有限有限，受權代里于中國內地區消售SemiGen物料，并提供了售前能力搭載和售服能力搭載售后服務。

淘寶手機端學習SemiGen請點擊率：//www.yhme.cn/brand/64.html

Ultra-Fast Switching PINs

Part Number	Vb 10 μA Volts MIN	Cj-10 MAX (PF)	TL TYP (nS)	?jc MAX deg C/W	TS. MAX NS	RS @ 50 mA Ohms MAX	RS @ 10mA OHMS TYP
SGP7010	25	0.10	10	60	1.5	0.70	1.00
SGP7011	25	0.15	10	50	1.5	0.55	0.80
SGP7012	25	0.20	10	40	1.5	0.45	0.70
SGP7013	25	0.25	10	35	1.5	0.40	0.60

Fast-Switching, Low-Power PINs

Part Number	Vb 10 μA Volts MIN	Cj-10 MAX (PF)	TL TYP (nS)	Δjc MAX deg C/W	TS. MAX NS	RS @ 75 mA Ohms MAX	RS @ 20mA OHMS TYP
SGP7020	70	0.05	60	80	5	0.90	1.20
SGP7021	70	0.10	60	70	5	0.70	1.00
SGP7022	70	0.15	60	60	5	0.60	0.90
SGP7023	70	0.20	60	55	5	0.50	0.70
SGP7024	70	0.25	60	50	5	0.45	0.50
SGP7025	100	0.03	100	90	10	1.20	1.90
SGP7026	100	0.07	100	80	10	0.90	1.50
SGP7027	100	0.10	100	70	10	0.70	1.20
SGP7028	100	0.15	100	60	10	0.60	1.00
SGP7029	100	0.20	100	55	10	0.50	0.90
SGP7030	100	0.30	100	50	15	0.45	0.80
SGP7031	200	0.03	225	90	15	1.90	3.00
SGP7032	200	0.07	225	80	15	1.20	2.20
SGP7033	200	0.10	225	70	15	0.90	1.60
SGP7034	200	0.15	225	60	15	0.80	1.00
SGP7035	200	0.20	225	55	15	0.70	0.80
SGP7036	200	0.30	225	50	15	0.60	0.70

Medium-Power General-Purpose PINs

Part Number	Vb 10 μA Volts MIN	Cj-10 MAX (PF)	TL TYP (nS)	Δjc MAX deg C/W	TS. MAX NS	RS @ 75 mA, F = 100 MHz Ohms MAX	RS @ 20mA OHMS TYP
SGP7040	200	0.03	400	65	20	2.60	3.50
SGP7041	200	0.07	400	60	20	1.50	2.20
SGP7042	200	0.10	400	55	20	1.30	2.00
SGP7043	200	0.15	400	50	20	1.00	1.90
SGP7044	200	0.20	400	45	20	0.80	1.70
SGP7045	200	0.30	400	40	20	0.70	1.40
SGP7046	200	0.50	400	20	20	0.60	1.20
SGP7047	200	0.03	600	60	25	2.60	3.50
SGP7048	200	0.07	600	55	25	1.60	3.20
SGP7049	200	0.10	600	50	25	1.20	2.00
SGP7050	200	1.50	600	45	25	0.90	1.90
SGP7051	200	0.20	600	40	25	0.80	1.70
SGP7052	200	0.30	600	35	25	0.70	1.40
SGP7053	200	0.50	600	15	25	0.60	1.20

High-Power Switching and Attenuation PINs

Part Number	Vb 10 μA Volts MIN	Cj-10 MAX (PF)	TL TYP (μS)	Rs @ 1 mA MAX (Ohms)	RS @ 10 mA MAX (Ohms)	RS @ 100 mA MAX (Ohms)	?jc MAX deg C/W
SGP7060	250	0.05	1.00	25.00	10.00	2.00	20.00
SGP7061	250	0.08	1.00	20.00	8.00	1.50	20.00
SGP7062	250	0.10	1.00	15.00	6.00	1.20	20.00
SGP7063	250	0.20	1.00	8.00	3.50	1.00	15.00
SGP7064	250	0.30	1.50	6.00	2.00	0.80	15.00
SGP7065	500	0.08	1.50	40.00	8.00	1.50	15.00
SGP7066	500	0.10	1.50	15.00	5.00	1.20	15.00
SGP7067	500	0.20	1.50	10.00	4.00	1.00	12.00
SGP7068	500	0.30	2.00	8.00	3.50	0.80	10.00
SGP7069	500	0.50	2.00	6.00	2.00	0.70	10.00

High-Voltage PINs

Part Number	Vb 10 μA Volts MIN	CT V=100 V F = 1 MHz pf MAX	TL = 10 mA μsec MIN	RS @ 100 mA, F = 100 MHz Ohms MAX	Thermal Resistance (C/W) Typical
SGP7070	1000	0.10	1.00	1.50	30.00
SGP7071	1000	0.25	2.00	1.20	25.00
SGP7072	1000	0.50	3.00	1.00	20.00
SGP7073	1000	0.75	3.50	0.80	10.00
SGP7074	1000	1.30	4.00	0.40	8.00
SGP7075	1000	2.50	4.50	0.35	5.00
