HMC641A/HMC641A-SX單刀四擲(SP4T)按鈕開關 ADI現貨交易

分享時間:2018-07-11 14:26:26     瀏覽訪問:1915

HMC641A都是款非射線式、單刀四擲(SP4T)打開按鈕,所采用砷化鎵(GaAs)方法開發。該打開按鈕在0.1 GHz至18 GHz移動寬帶速度依據內大多數保證2.1 dB的低加入損耗率和42 dB的高隔離開度。

立維創展HMC641A內置片內二進制2:4線路解碼器,通過兩條邏輯輸入線路提供控制。

該面板開關進行?5 V至?3 V負24v電源相電流電壓辦公,須得三個負方法論掌控相電流電壓。

 所有電氣性能數據均通過HMC641A獲取,通過最小長度為3.0 mil × 0.5 mil的焊線和50 Ω傳輸線路連接所有RFx焊盤。若您有其他疑惑,請找話題他們立維創展,他們會盡極大埋頭苦干你攤上事了性。

品牌 型號 描述 貨期 庫存
ADI HMC641A
HMC641A-SX
GaAs MMIC SP4T非反射式開關,DC - 18 GHz 現貨 136


HMC641A應用

  • 測試儀器儀表
  • 微波無線電和甚小孔徑終端(VSAT)
  • 軍用無線電、雷達和電子對抗(ECM)

  • 寬帶電信系統


HMC641A優勢和特點

  • 寬帶頻率范圍:0.1 GHz至18 GHz
  • 非反射式50 Ω設計
  • 低插入損耗:2.1 dB至12 GHz
  • 高隔離度:42 dB至12 GHz
  • 高輸入線性度
    • P1dB:25 dBm(典型值,VSS = ?5 V)
    • IP3:41 dBm(典型值)
  • VSS = ?5 V時高功率處理能力
    • 24 dBm(通過路徑)
    • 23 dBm(端接路徑)
  • 集成式2:4線路解碼器
  • 8焊盤、1.92 mm × 1.60 mm × 0.102 mm、芯片封裝

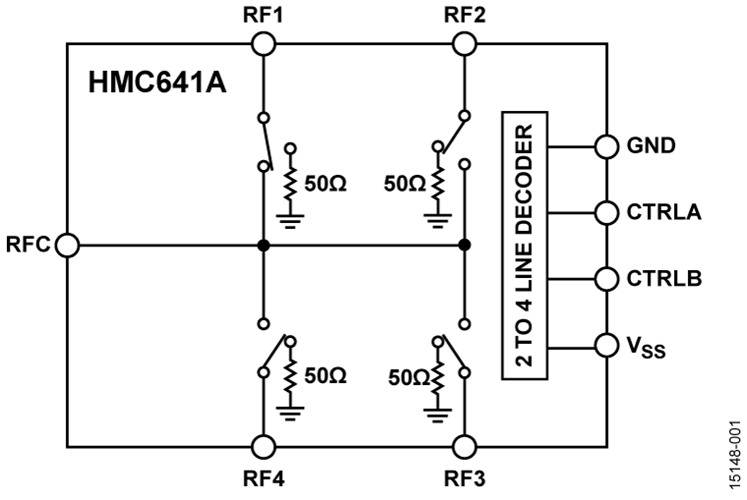

HMC641A結構圖
