HEROTEK零偏置肖特基場效應管檢波器100 KHz至50 GHz

發表期限：2020-10-26 16:06:45     瀏覽記錄：3160

肖特基二級管是由金屬-半導材料形式成的半導材料穩壓管，具備領域端電壓低、電源開關進程快的基本特征。與相近利用中的點排斥穩壓管比較，HEROTEK零偏置肖特基穩壓管包括更寬的的動態范疇、更好的熱安全性和更精準的每平方米律性能。HEROTEK零偏置肖特基肖特基二極管檢波器不禁可以于精密鑄造測試軟件機器、射出機、電源線、無線信號監控和戰略導彈制導體系，還可以作紅外光耗油率測探器。

零偏肖特基肖特基二極管監測器的一兩個熟透采用是厘米波和亞厘米波電功率的檢查，在此類采用中能夠更好地的檢查和混雜從微波通信到太赫茲的渦流散發。

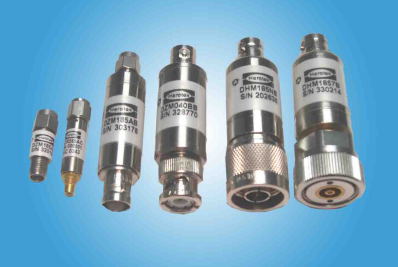

HEROTEK零偏置肖特基二極管檢波器

HEROTEK零偏置肖特基場效應管探測系統器的特征

沒了偏移

連接鍵盤輸入以構建非常出色的駐波比

工作頻率崩潰非常的非常平整

是非常高的敏銳度

HEROTEK零偏肖特基整流二極管偵測器的應運

緊密測試英文機械

液位變送器網絡監控

交流電源和的信號網絡監控

雷達探測或戰略導彈制導程序

實驗英文室公測

南京市立維創展科技工廠限制工廠，授權書經銷售賣HEROTEK物料，物料其中包括檢波器、擴大器、限幅器、PIN電開關、衛星信號發現器等，HEROTEK商品實現非常出色的特性，高安全保障性和高效托付，祝賀咨詢了解。






MODEL 1, 2

FREQUENCY RANGE

MAXIMUM VSWR

MAXIMUM FLATNESS

(± dB)

LOW LEVEL SENSITIVITY

(mV / mW)

CONNECTOR

SIZE (INCHES)



OUTLINE

INPUT

OUTPUT

LENGTH

DIA

DZR124AA



10 MHz – 12.4 GHz



1.25:1



0.3



0.5

SMA (M)

SMA (F)

1.05

0.32

A

DZR124AC

SMA (M)

SMC (M)

1.47

0.32

AC2

DZR185AA



10 MHz – 18.5 GHz



1.25:1



0.5



0.5

SMA (M)

SMA (F)

1.05

0.32

A

DZR185AC

SMA (M)

SMC (M)

1.47

0.32

AC2

DZR265AA



10 MHz – 26.5 GHz

1.3:1 (to 18.5 GHz)

2.0:1 (to 26.5 GHz)

0.5 (to 18.5 GHz)

1.0 (to 26.5 GHz)



0.5

SMA (M)

SMA (F)

1.05

0.32

A

DZR265AC

SMA (M)

SMC (M)

1.47

0.32

AC2

DZM020AA



100 KHz - 2.0 GHz







1.3:1





0.1 (per 100 KHz)

0.3 (overall)







0.5

SMA (M)

SMA (F)

1.05

0.32

A

DZM020BB

BNC (M)

BNC (F)

2.48

0.68

BB3

DZM040AA



100 KHZ - 4.0 GHz

SMA (M)

SMA (F)

1.05

0.32

A

DZM040BB

BNC (M)

BNC (F)

2.48

0.68

BB3

DZM124AA





10 MHz – 12.4 GHz

1.2:1 (to 4.5 GHz)

1.3:1 (to 7 GHz)

1.4:1 (to 12.4 GHz)



0.2 (per octave)

0.5 (overall)





0.5

SMA (M)

SMA (F)

1.05

0.32

A

DZM124AB

SMA (M)

BNC (F)

2.50

0.56

AB3

DZM124NB

Type N (M)

BNC (F)

2.46

0.75

NB3

DZM185AA











10 MHz – 18.5 GHz









1.2:1(to 4 GHz) 1.5:1(to 18.5 GHz)





(per octave to 8 GHz)

(for 10 MHz to 8 GHz)

0.5 (overall)











0.5

SMA (M)

SMA (F)

1.05

0.32

A

DZM185AB

SMA (M)

BNC (F)

2.50

0.56

AB13

DZM185AB2

SMA (M)

BNC (F)

1.89

0.39

AB23

DZM185AC

SMA (M)

SMC (M)

1.20

0.32

AC1

DZM185NB

Type N (M)

BNC (F)

2.46

0.75

NB3

DZM1857B

APC-7

BNC (F)

2.59

0.75

7B3



MODEL 1, 2

FREQUENCY RANGE

MAXIMUM VSWR

MAXIMUM FLATNESS

(± dB)

LOW LEVEL SENSITIVITY

(mV / mW)

CONNECTOR

SIIZE (INCHES)



OUTLINE

INPUT

OUTPUT

LENGTH

DIA

DZM265AA









10 MHz-26.5 GHz





1.2:1 (to 4 GHz)

1.5:1 (to 18 GHz)

1.8:1 (to 26.5 GHz)



0.2 (per octave to 8

GHz)

0.5 (for 10 MHz to 18

GHz)

1.0 (overall)









0.5

SMA (M)

SMA (F)

1.05

0.32

A

DZM265AB

SMA (M)

BNC (F)

1.89

0.39

AB23

DZM265AC

SMA (M)

SMC (M)

1.20

0.32

AC1

DZM2653B

APC3.5 (M)

BNC (F)

1.89

0.39

3B3

DZM2653C

APC3.5 (M)

SMC (M)

1. 70

0.38

3C3

DZR400KA





10 MHz – 40 GHz



1.3:1 (to 18 GHz)

1.8:1 (to 40 GHz)

0.3 (to 18 GHz)

0.6 (to 26 GHz)

1.0 (to 40 GHz)





0.4

K* (M) (2.9mm)

SMA (F)

1.30

0.32

C1

DZR400KB

K* (M) (2.9mm)

BNC (F)

1.89

0.39

KB3

DZR400KC

K* (M) (2.9mm)

SMC (M)

1.35

0.32

KC3

DZR50024A







10 MHz – 50 GHz

1.3:1 (to 18 GHz)

1.6:1 (to 26 GHz)

1.8:1 (to 40 GHz)

2.0:1 (to 50 GHz)

0.3 (to 18 GHz)

0.6 (to 26 GHz)

0.8 (to 40 GHz)

1.0 (to 50 GHz)







0.5

2.4mm (M)

SMA (F)

1.32

0.32

24A3

DZR50024B

2.4mm (M)

BNC (F)

1.91

0.39

24B3



DZR50024C



2.4mm (M)



SMC (M)



1.36



0.32



24C3

DZ1018

1 GHz – 18.0 GHz

8.0:1

(Typical)

1.0

(Typical)

1.8

SMA (M)

SMA (F)

1.16

0.32

B

DZ1026

1 GHz – 26.0 GHz

8.0:1

(Typical)

1.5

(Typical)

1.6

SMA (M)

SMA (F)

1.16

0.32

B
