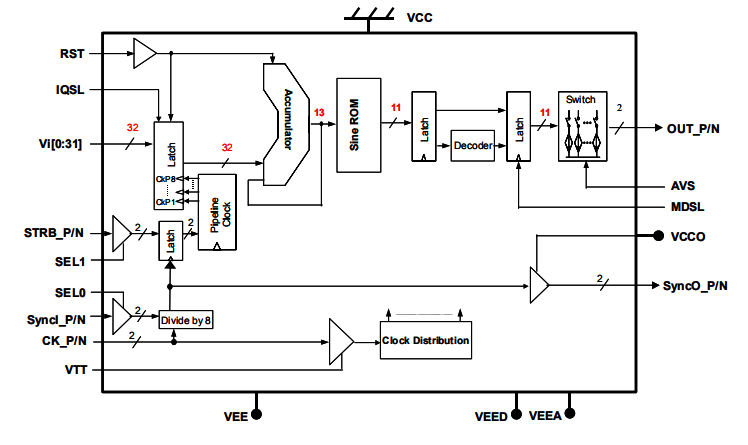

DS878是一款高速直接數字頻率合成器(DDS),頻率調諧分辨率為32位,ROM相位分辨率為13位,DAC幅度分辨率為11位。DAC模擬輸出可在正常保持模式(用于第一奈奎斯特頻段)和回零模式(用于第一,第二和第三奈奎斯特頻段)操作之間選擇。DS878和DAC正常保持模式下,可在第一奈奎斯特頻段附近產生最高1.8 GHz的頻率(時鐘速率為3.6 GHz),或在DAC調零模式下產生最高5.4 GHz的第三奈奎斯特頻段。
DS878初始相位可以復位到零度啟動。該芯片有一對互補的模擬輸出,后端為50-∧。輸出波形的頻率可由32個頻率控制位VI[0:31]控制。DS878可接受差分時鐘輸入或單端時鐘輸入,具有50-∧片內后端端子和用戶自定義閾值。頻率分辨率位接受LVTTL或CMOS輸入電平。差分同步輸入SYNCI_P/N為多個芯片應用提供同步,啟動每個芯片準備接受頻率字輸入。
DS878內部產生的同步選通輸入除以8時鐘躍遷沿鎖存器,這些時鐘也發送到SYNCO_P/N。輸出引腳SYNCO_P/N作為參考,頻率字和頻閃輸入時序與內部同步,以8個時鐘分頻,從而正確鎖定。復位是異步的,以最大限度地降低模擬輸出有效性的時鐘延遲。
DS878主要特征
32位幀率調諧字
13位ROM相位門店地址分析
外國電影中的11位dac
秒表聲音頻率高達hg4.5GHz
摸擬打出還可以在正常的控制版式和零版式間去選澤
正弦交流電波產生的首位個奈奎斯特帶可以達到2.25GHz,第三點個奈奎斯特頻譜占據合適持續經營模式或6.75GHz零化經營模式。
在4 GHz數字時鐘效率下,較差的帶寬SFDR取決于50 dBc(dc到2 ghz速率)
50web后臺互補式仿真模擬弧形工作輸出
多片數據同步P/N云同步
SyncO_P/N為資料調用和一起選光纖通信號展示了參看。
LVTTL/CMOS數據基本模式控住發送
異步回零(RST)引腳誘導0過程(IQSL=低)或90(IQSL=高)打火程序
使用于最新聲音頻率Word和DAC效果頻段的Strobe顯示(STRBUP/N)
寬的數據庫訪問工具欄可以DS 878由存貯器和微設定器設定,FPGA或DSP基帶芯片在鐘表速度轉化成時中需不需要易滑倒或出現故障就不錯更行最高8個秒表期的的頻率字。
單-5V電源模塊的功耗測試為4.3W
64針QFN9x9封裝形式
西安市立維創展科技產業是EUVIS的一級代理生產商商,通常帶來了EUVIS的各國新銳的快速路數模準換DAC、就直接數字6速率制作而成器DDS、多路復用DAC的集成塊級好貨品,與高速路獲取板卡、動態展示正弦波形等離子發生器等好貨品,原裝進口現貨平臺,報價競爭優勢,的歡迎資詢。
