Cyntec電壓組件DC/DC電壓處理器的產品設計的基本參數挑選規格

頒布時:2020-03-17 10:33:15     搜素:2194

Cyntec主機電源模塊電源DC/DC電壓指交流電裝換為交流電的電壓,從一個理解上看,LDO(非高壓差規則化三相調壓器)心片也大概源于DC/DC交流電源旋鈕,但通常情況下只將直流變壓器變壓器放大到直流變壓器變壓器,且這類變換步驟是 旋鈕步驟成功的交流電源旋鈕稱做DC/DC電源適配器。

一個功率變換器,當輸入、負載和控制均為固定值時的工作狀態,在開關電源中,被稱為穩態。穩態下,功率變換器中的電感滿意電感電壓伏秒平衡規律:對于已工作在穩態的Cyntec電源模塊DC/DC功率變換器,有源開關導通時加在濾波電感上的正向伏秒必定等于有源開關截至時加在該電感上的反向伏秒。

Cyntec電源模塊DC/DC芯片主要是經過反饋電壓與內部基準電壓的的比較,然后調理MOS管驅動波形的占空比,來確保輸出電壓的安穩。

由于二極管導通時至少存在0.3V的壓降,因此續流二極管D所耗費的功率將會稱為DC/DC電源主要功耗,然后嚴重約束了效率的提高。為處理該問題,以導通電阻極小的MOS管替代續流二極管。然后經過控制器同時控制開關管和同步整流管,要確保兩個MOS管不能同時導通,負責將會發生短路。

Cyntec電源模塊DC/DC電源芯片的硬件設計參數選擇標準

Cyntec電源模塊DC/DC電路的硬件規劃參數挑選規范

1.設置輸出電壓:先挑選合適的R2,R2過小會導致靜態電流過大,然后導致加大損耗;R2太大會導致靜態電流過小,而導致FB引腳的反饋電壓對噪聲靈敏,一般在數據手冊中有推薦值規模參閱

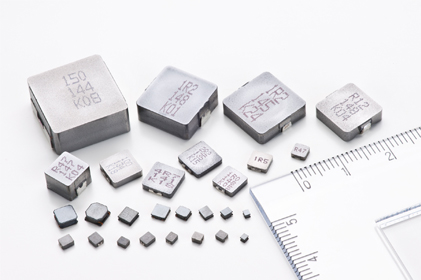

2.電感:電感的購選要貼心等到輸入比較小規定工作功率時,電感工作功率也堅守連續不斷。在電感選定的過程 中的需求簡答輸入工作功率、紋波、體型等另一個各種因素做要考慮。更廣的電感將從而致使較小的紋波工作功率,最后從而致使較低的紋波電阻功率,因為電感越大,將具更廣的電學占有面積,比較高的并聯電阻功率計算電阻功率和更低的飽和工作功率。

3.輸出電容:輸出電容的挑選主要是依據規劃中所需求的輸出紋波的要求來進行選取。電容發生的紋波:相對很小,能夠忽略不計;電容等效電感發生的紋波:在300KHz~500KHz以下,能夠忽略不計;電容等效電阻發生的紋波:與ESR和流過電容電流成正比,該電流紋波主要是和開關管的開關頻率有關,根本為開關頻率的n次諧波,為了減少紋波,讓ESR盡量小。

成都市立維創展技術主要的出具徽波公率調小器心片和進口開關電源控制模塊的產品,代辦廠家其中包含AMCOMPICOCyntecCUSTOM MMICRF-LAMBDAADIQORVOMA-COMSOUTHWEST西南方紅外光等,立維創展強院為企業客戶供應高品格、優物料、報價公證處公證的紅外光元電子電子元件物料。立維創展授權使用代里經售Cyntec全部貨品,作為我國的地區專業市場帶來了系統使用。熱情接待管理咨詢。
