HMC6147ALC5A/HMC6147ALC5ATR家庭型MMIC I/Q下變頻器 ADI現貨平臺
上線準確時間:2018-07-03 10:33:00 查詢:1944
HMC6147ALC5A就是一款狹窄型GaAs MMIC I/Q下變頻柜器,選購無引腳RoHS兼容型SMT封口。 該元器給予13 dB小數據改變增益控制,擁有25 dBc邊帶控制。 HMC6147ALC5A選購低噪音污染調小器來驅動器器I/Q混頻器,LO由X2倍頻器驅動器器。 給予IF1和IF2混頻器鍵盤輸入,但是可采用對外部90°分層選購需提交邊帶。
I/Q混頻器拓撲結構減低了針對于串擾邊帶做濾波的規范。 HMC6147ALC5A也是款更輕巧、就能夠代用混合法單側帶轉換成器的產品的,支技表貼手工制造枝術,不需要線焊。
品牌
|
型號
|
描述
|
貨期
|
庫存
|
ADI
|
HMC6147ALC5A
HMC6147ALC5ATR
|
GaAs MMIC I/Q下變頻器,37 - 44 GHz
|
現貨
|
103
|
HMC6147ALC5A應用
-
點對點與點對多點無線電
-
軍用雷達、EW與ELINT
-
衛星通信
HMC6147ALC5A優勢和特點
-
轉換增益: 13 dB
-
出色的鏡像抑制: 25 dBc
-
輸出IP3: +12 dBm
-
高輸出IP3: +27 dBm
-
16引腳5x5 mm陶瓷封裝: 25 mm2

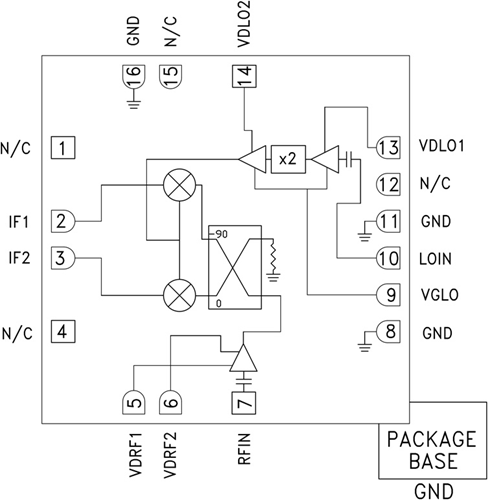

HMC6147ALC5A結構圖
