 HMC591就是一款高動態性位置GaAs PHEMT MMIC 2 W內容輸出電壓公率圖像運放電路，任務速率位置為6至10 GHz。 該圖像運放電路裸片展示 23 dB收獲，過飽和內容輸出電壓公率為+34 dBm，電原電阻值為+7.0V (24% PAE)。 內容輸出電壓IP3為+43 dBm（常見值）。 隔直RF I/O相配至50 Ω，可更快集成系統到多處理電子器件板塊(MCM)中。 大部分數據顯示均用50 ?軟件測試卡具中的處理電子器件更改，用直經為0.025mm (1 mil)、時間為0.31mm (12 mil)的線焊連結。 針對必須較佳OIP3的軟件，Idd應裝置為940 mA以帶來+43 dBm OIP3。 針對必須較佳內容輸出電壓P1dB的軟件，Idd應裝置為1,340 mA以帶來+33.5 dBm內容輸出電壓P1dB。

HMC591應用

• 點對點無線電
• 點對多點無線電
• 測試設備和傳感器
• 軍用最終用途
• 太空

HMC591優勢和特點

• 飽和輸出功率：
  +34 dBm (24% PAE)
• 輸出IP3： +43 dBm
• 增益： 23 dB
• 直流電源： +7V (1340 mA)
• 50 Ω匹配輸入/輸出
• 裸片尺寸： 2.47 x 2.49 x 0.1 mm

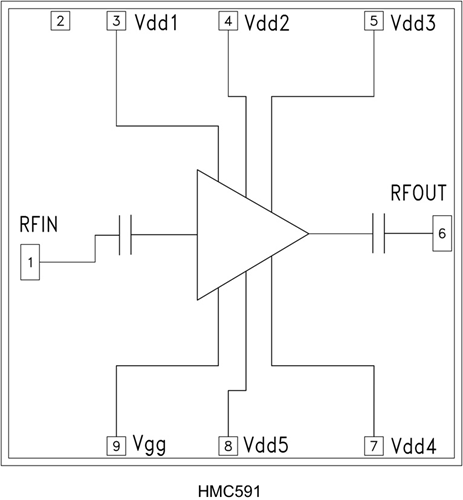

HMC591結構圖
